Самодельные цепи противоскольжения для легкового автомобиля: инструкция по изготовлению


Цепи на колеса: в условиях зимнего бездорожья этим приспособлениям нет цены. Когда же дело в прямом смысле касается их стоимости, то при виде тех же комплектов Pewag вывод напрашивается сам собой – удовольствие это недешевое. В поисках альтернативы редакция Autostadt.su предлагает остановиться на самодельном варианте: получится не хуже, но дешевле. С чего начать, что закупить, и как собрать грунтозацепы своими руками с прицелом на надежность?

Проект устройства противоскольжения для автомобиля



На порыв изобретательности нас вдохновило прошлогоднее исследование. Тогда мы выбирали, что лучше купить: цепи или браслеты противоскольжения. Вердикт был таковым, что на серьезном бездорожье с противобуксовочными ремнями делать нечего. Кроме того, манжеты портят литые диски, что имеет решающее значение для многих владельцев. Но настоящим подспорьем тому, чтобы что-то смастерить своими руками, послужил прайс-лист на цепи Konig. В прошлом году за модель ZIP Ultra требовали около 9 000 рублей. На минутку, за эти же деньги отпускается готовый комплект зимних шин с качеством выше среднего на популярный ныне 15-й дюйм. Согласитесь, это впечатляет.

Выбор схемы плетения цепи

Прежде, чем что-то закупать и мастерить, необходимо иметь на руках проект: этот принцип лежит в основе любого серьезного изобретения и цепки для шин – не исключение. При разработке приспособлений для колес, повышающих проходимость автомобиля в снегу, важно выбрать подходящую под ваши потребности схему плетения.

Лесенка	Соты	Ромб
+ Самое мощное тяговое усилие + Низкая цена + Простота конструкции	+ Отлично штурмует колею  + Плавный ход по плотному грунту + Лучшая управляемость в классе + Добротное поперечное сцепление	+ Прекрасно выходит из колеи + Хорошая управляемость
— Плохо выходит из колеи — Худшее поперечное сцепление в классе — Повышенная нагрузка на узлы трансмиссии на твердых покрытиях	— Средний уровень тягового усилия	— Гребет посредственно — Не препятствует сползанию машины вбок — Высокая вибронагруженность трансмиссии
Подходит для ведомой оси	Лучший выбор для горных дорог и легкого бездорожья	Не рекомендуется к применению. Обратите внимание на соты или лесенку

Размер звена

Не рисунком единым. Калибр звеньев цепи также определяет ряд важных характеристик, среди которых – проходимость и долговечность. Так тонкая цепочка долго ходить не будет, но и вариант покрупнее может не влезть в колесную арку. Строго говоря, в этом вопросе не стоит фокусироваться лишь на одном параметре:

• С ростом калибра улучшаются тяговые возможности в снегу и грязи, увеличивается ресурс противобуксовочного изделия, но имеет место жор резины.
• Мелкозвенные цепи противоскольжения отлично цепляются за лед, обладают умеренным аппетитом к резине, но быстро изнашиваются.



Это абстрактные рассуждения. Для каждого класса автомобилей уже давно определены «рабочие» интервалы размеров звеньев и, надо признать, с увеличением массы транспортного средства они растут:

1. Легковые машины и кроссоверы: 3,5-6 мм. Наши коллеги из Автокомфорта опытным путем определили, что двухтонный SUV лучше оснащать 6 мм цепями. А еще лучше выбрать ассиметричную форму 6х8 мм – тогда машина демонстрирует все, на что способна. Что касается размерчика поменьше, то 5 мм цепь тем, кому за 2 000 кг, будет маловата.
2. Грузовые автомобили и спецтехника: 6-19 мм.

Фурнитура

При виде фирменных комплектов становится понятным, что устройство противоскольжения состоит вовсе не из одной цепочки. Конструкцией также предусмотрены:

• Две соединительные линии, увязывающие участки цепи сзади и спереди покрышки.
• Стягивающее приспособление, плотно фиксирующее цепок на колесе (замок).
• Крепеж, скрепляющий металлические отрезки между собой непосредственно на протекторе (соединительные кольца).

Что конкретно может служить в роли тех или иных компонентов, определяет бюджет и номенклатура оборудования, находящегося в распоряжении. Приведем примеры для каждой из трех групп фурнитуры:

• Лучшим вариантом соединения отрезков цепи по бокам является использование цепочки того же калибра. При таком раскладе гарантирована максимальная прочность и долговечность. Единственное, что отталкивает от этого решения – это высокая себестоимость. Отчего появилась вторая версия – использовать для этих целей трос. Погонный метр тросового каната заметно дешевле, но он способен перетираться и расплетаться, а посему менее надежен.
• Стяжка на фирменной цепи также изготовлена из цепочки. В быту такое решение реализовать сложно, поэтому на самодельных изделиях прижились талрепы и своеобразные замочки, известные по устройствам противоскольжения «Сделано в СССР». Массовое использование талрепов обусловлено их доступностью в розничной продаже и отсутствием необходимости что-либо изготовлять своими руками. Вместе с тем, подобная схема скрепления располагает неважной грязезащитой. Отсюда появилось мнение, что талреп сложно ослабить после нескольких поездок. Преимущество советской конструкции замка состоит в надежности и безотказной работе. Однако у замочка есть единственный минус – сложности в изготовлении (необходимо допоборудование).

• Соединение прямых и ромбовидных участков в зоне протектора (касается схем плетения «соты» и «ромб») проще всего производить специальными кольцами. Если таковые достать сложно, то можно обойтись известным приемом: разрезать болгаркой звено, завести в зацепление и заварить сварочным аппаратом.

Перечисленная фурнитура – костяк средства противоскольжения. В зависимости от технологии изготовления подбирается еще ряд обязательных к применению деталей:

• Тросовая схема увязки цепи по бокам шины. Дополнительно потребуются коуши, шакл и зажимы, фиксирующие трос от распускания.
• Цепная увязка цепочки по бокам колеса. Необходимы пластины, соединяющие участки цепки по периметру передней и задней стенки покрышки + съемные кронштейны, использующиеся на отрезке крепления замка/талрепа.



Как сделать цепи противоскольжения на колеса легкового автомобиля и кроссовера: 3 схемы

Черновая версия руководства предполагала пошаговое описание изготовления цепочек трех видов: лесенка, соты и ромб. Материал получился весьма объемным и нас посетила мысль подать информацию в скомпонованном виде. Учитывая, что ряд операций при изготовлении каждой из трех схем одинаковый, то можно выкатить развернутую инструкцию по одной из технологий плетения, а по остальным сделать лишь ремарки. В роли основы решили взять «ромб», а процесс изготовления «лесенки» и «соты» описать на основе «ромба».

«Ромб» своими руками

Сложность изготовления самодельной цепочки в том, что неизвестен ряд простых вещей. Например, непонятно какой длины должна быть каждая из составных частей будущего изделия; насколько длинным делать тот же трос или цепь, расположенные по бокам колеса… Мы предлагаем все опыты проводить по отношению к конкретному автомобилю. Тогда и процент ошибок меньше и результат налицо.

Наш коллега Александр М. радостно согласился поделиться наработками, которые он воплотил в своем Jeep Grand Cherokee. Машина укомплектована резиной 245/75 R16, рисунок будущей цепи – «ромб», соединение участков – тросовое. Снимаем одно из колес и начинаем:

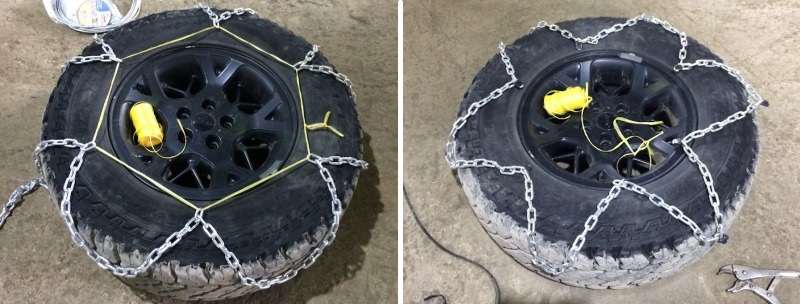

• Раскладываем цепочку на одной из сторон шины. Это поможет примерно оценить количество звеньев, входящих в каждый из элементов ромбовидного рисунка. Для удобства разметки используйте веревку и изоленту. Веревкой можно связать изделие по контуру боковой части, а изоляцией – замотать крайние звенья, подлежащие соединению тросом по бокам и кольцами – посередине.



• Делаем зеркальную часть полученной цепи. Цепочка противоскольжения условно состоит из двух частей: передней и задней или левой и правой. В пункте №1 мы оформили переднюю часть. Для получения задней необходимо зеркально отразить уже полученный участок или, проще говоря, отмерить такой же отрезок цепки, отметив на нем граничные точки соединения.

• Соединяем полученные две половинки вместе. Проще всего сделать это соединительными кольцами. Если таковых в наличии нет, то можно использовать одно из звеньев цепи, разъединив его. Обратная фиксация звена должна быть неразъемной, поэтому без сварки не обойтись.
• Одеть цепку на колесо.

• Отмерить необходимую длину тросов, располагаемых по бокам шины. Для расчета точного метража используйте веревку, связывая ею цепь спереди и сзади.
• Оденьте на передний трос ушко талрепа.
• Обработайте концы обоих тросов, одев на них коуши и крепко зажав зажимами.

• Снова примерьте полученную конструкцию, связав место соединения концов тросов веревкой и задействовав талреп.
• Замените веревку на шакл, если талреп обеспечивает надежную фиксацию, и самодельный вариант готов к боевому использованию.

Важно! Стяжка талрепом должна производится диагонально.

Самодельная «сота»

Ромбы, чередующиеся с прямыми отрезками, изготавливаются по аналогии с ромбовидной цепью противоскольжения. Сперва примеряется наружная часть, которая состоит из полуромбов и прямых участков на протекторе шины. Если соединительные кольца использоваться не будут, то наружный рисунок будет состоять из сплошного отрезка цепки. Зеркальная часть здесь не цельная – включает небольшие участки, формирующие вместе с верхним полуфабрикатом ромбовидную структуру.

Место разъединения по-прежнему располагается у периферийных вершин ромба. При желании использовать вместо тросовых стяжек цепные, необходимо запастись кронштейнами в количестве 10 штук, при чем трех разных конфигураций. В бюджетном варианте кронштейны можно заменить болтами с крупными шайбами. А если преследуете цель создать неубиваемую конструкцию по мотивам советских цепей противоскольжения, то замените талреп на полноценный замок под квадрат. По фото понятно, что в конструкторском плане это решение простое: два диска (допускается использовать алюминий) склепаны между собой. На этих же осях находятся усы (только стальные).



«Лесенка» в домашних условиях

Самое тяговое исполнение мы оставили, что говорится, на закуску. По двум причинам. Лесенка – самый легкий вариант для самостоятельного изготовления и в то же время наименее популярная схема плетения в оффроуде по известным предпосылкам.

В ходе изготовления важно соблюдать ряд правил. Например, поперечные отрезки здесь принято сцеплять не тросом, а цепью. Дело в том, что тросовая увязка многократно усложняет установку, вплоть до того, что колесо необходимо снимать, да еще и приспускать, иначе никак.

В остальном же все предельно просто. Достаточно нарезать 13-15 равных отрезков цепи, скрепить их цепью, изготовить замок или задействовать талреп (опять же, только в диагональном направлении), и приспособление готово к эксплуатации.
